郑州宝莲祥IP语音方案



客户需求:

1.企业现有一条PSTN线路无法迁移,要求将现有的这条线路与SIP服务器设备对接;

2.办公人员流动性大,要实现办公人员不在工位时,不漏接电话;

3.目前郑州有三个办公地点,要实现三点之间的互连互通,内线语音零资费;外线用各分点自己申请的PSTN线路;

4.全国有36家分店,借用现有VPN,实现沟通零资费。

功能实现:

1.将无法迁移的PSTN线路通过FXO网关,注册到SIP服务器上;

2.我们的SIP服务器支持一号多机的注册方式,可在办公人员的手机上下载一个电话软终端,将分机号同时注册在IP话机和手机端,当有来电时,IP话机与手机软件电话同时振铃,那个终端接起就用那个终端通话;

3.郑州现有的三个办公地点可通过VPN来实现组网,每个分点放置IP话机,通过VPN注册到总店的SIP服务器上;如果不想让三个分店用总店的外线出局,可以在每个分店放置一台FXO网关,通过VPN注册到总店的SIP服务器上,在服务器上做相应的出局路由即可;

4.全国组网结构与郑州的组网类似,只是在每个点再放一台SIP服务器,通过VPN或者Internet网与总部的SIP服务器对接,每个分点可以用自己的外线出局,与其它分点之间通信可以通过网络实现零资费,前提是必须要规划好各分点之间的分机号码。

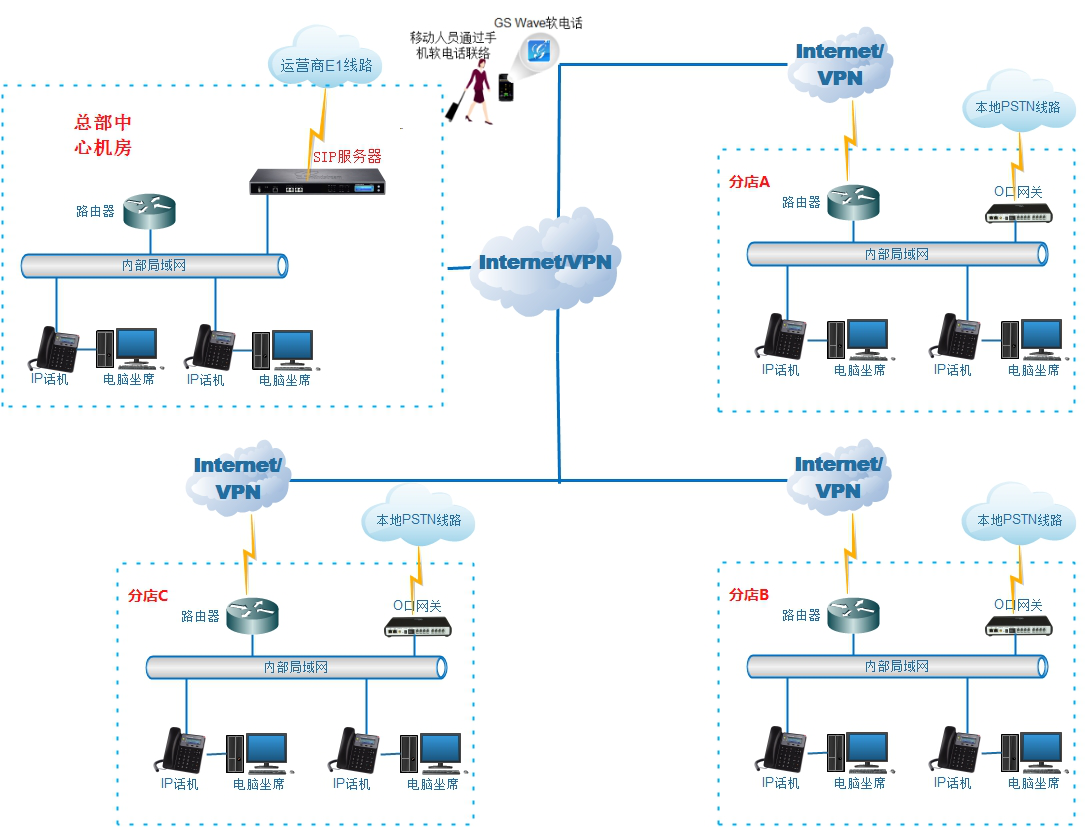

组网拓扑图:

组网说明:

1.在郑州总部放置一台SIP服务器(UCM6510),与运营商的E1中继对接;

2.各分点之间用IP话机,通过公司现有的VPN网络注册到总部的SIP服务器上;

3.各分点与总部之间通过SIP服务器上分配的分机号来互通;分机号最好提前做好规划,比如说总部用60XX的分机号,分店用61XX,62XX的分机号,这样方便区分。

4.办公人员可以用手机软电话,通过企业WIFI或者4G网络注册到SIP服务器上,实现随时随地接听电话。

客户需要满足的条件:

1.各分点之间的网络可以互通,最好是有企业VPN,如果没有VPN则需要各分点有固定公网IP地址;

2.保证局域网内的带宽,如果用手机WIFI注册时,需要保证无线网络的稳定;

3.如果手机端要实现4G网络注册到SIP服务器时,则需要SIP服务器有固定的公网IP;

设备清单

主设备SIP服务器UCM6510

1、技术规格:1E1接口、2FXO2FXS200路并发、双千兆网口、POE

2SIP帐号:SIP外线无限制、2000SIP分机。

3、统一网管:支持自动分号、Web统一配置。

4、自动总机:支持五层,不限次数语音导航设计。

5、语音信箱:内置32G存储,支持400小时语音留言。

6、会议服务:支持8个会议室,最大64方会议电话。

7、传真服务:传真转邮件功能、内置32G存储,160000PDF电子传真。

8、录音服务:内置32G存储,可录音400小时。

主设备SIP服务器UCM6202(备选)

1、技术规格:2FXO2FXS35路并发、双千兆网口、POE

2SIP帐号:50SIP外线、500SIP分机。

3、统一网管:支持自动分号、Web统一配置。

4、自动总机:支持五层,不限次数语音导航设计。

5、语音信箱:内置4G存储,支持30000分钟语音留言。

6、会议服务:支持3个,共25方会议电话。

7、传真服务:传真转邮件功能、内置4G存储,20000PDF电子传真。

8、录音服务:内置4G存储,可录音50000分钟。

中继网关DAG2000 16FXO

IP话机GXP1610









宝莲祥IP语音方案
